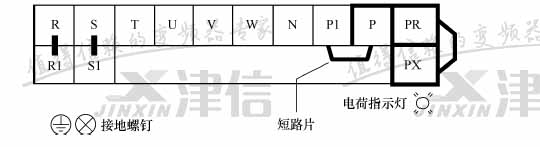

不同品牌的變頻器主電路接線端子在設計上雖然略有不同，但是主要接線端子是基本一致的，以下是一款常見變頻器的主電路接線端子。我們分別來介紹其功能和原理。
其中端子排上的R、S、T 端子與三相工頻電源連接， U、V、W 端子與電動機連接； P1、P 端子， PR、PX 端子， R、R1 端子和S、S1 端子用短接片連接； 接地端子用螺釘與接地線連接固定。

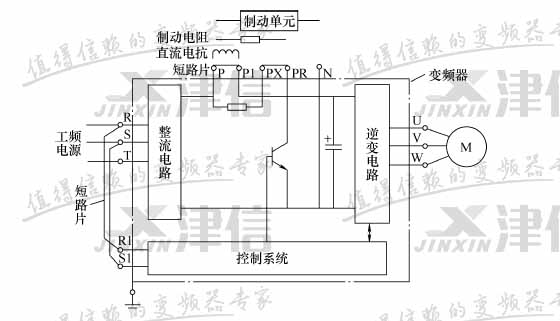

接線端子和變頻器內部連接功能圖如上，其中 ：
1、P、P1 端子外接短路片， 將整流電路與逆變電路連接起來。也可以去掉短接片，外接提高功率因數的直流電抗器。直流功率因數電抗器連接時，先要將P1、P 端子間的短路片取下， 然后用連接線將直流電抗器與P1、P 端子連接。

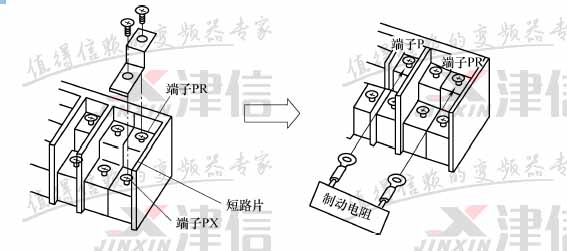

2、PX、PR 端子外接短路片， 將內部制動電阻和制動控制器件連接起來。有時，變頻器在高頻度制動內置制動電阻時易發(fā)熱， 由于封閉散熱能力不足， 這時需要安裝外接制動電阻來替代內置制動電阻。 可將PX、PR 端子之間的短路片取下， 再在P、PR 端外接制動電阻。
3、P、N 端子分別為內部直流回路的正、負端
4、R1、S1 端子內接控制電路， 外部通過短路片與R、S 端子連接， R、S 端的電源通過短路片由R1、S1 端子提供給控制電路作為電源。如果希望R、S、T 端無工頻電源輸入時控制電路也能工作， 可以取下R、R1 和S、S1 之間的短路片， 將兩相工頻電源直接接R1、S1 端。

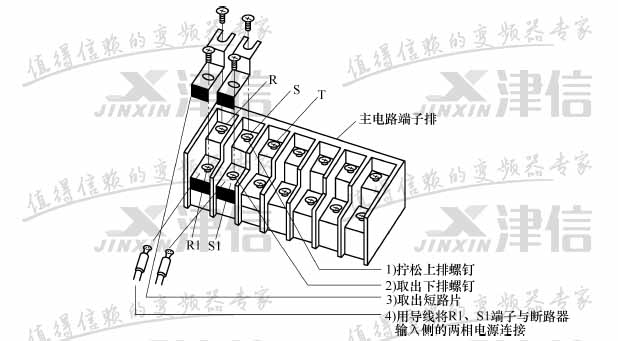

由于控制電路電源端子R1、S1 默認與R、S 端子連接。在工作時， 如果變頻器出現異常， 可能會導致變頻器電源輸入端的斷路器（或接觸器） 斷開， 變頻器控制電路電源也隨之斷開， 變頻器無法輸出異常顯示信號。為了在需要時保持異常信號， 可將控制電路的電源R1、S1 端子與斷路器輸入側的兩相電源線連接。這樣斷路器斷開后， 控制電路仍有電源提供。
?
